| Place of Origin: | CHINA |
|---|---|
| Brand Name: | YIZGEAR |
| Model Number: | SS220082602 |
| Minimum Order Quantity: | 5 Pieces |
| Price: | $50.0/Piece |
| Packaging Details: | Plywood Crate |
| Delivery Time: | 55 Days |
| Payment Terms: | L/C, T/T, Western Union, D/P |
| Supply Ability: | 1000 Pieces/Month |

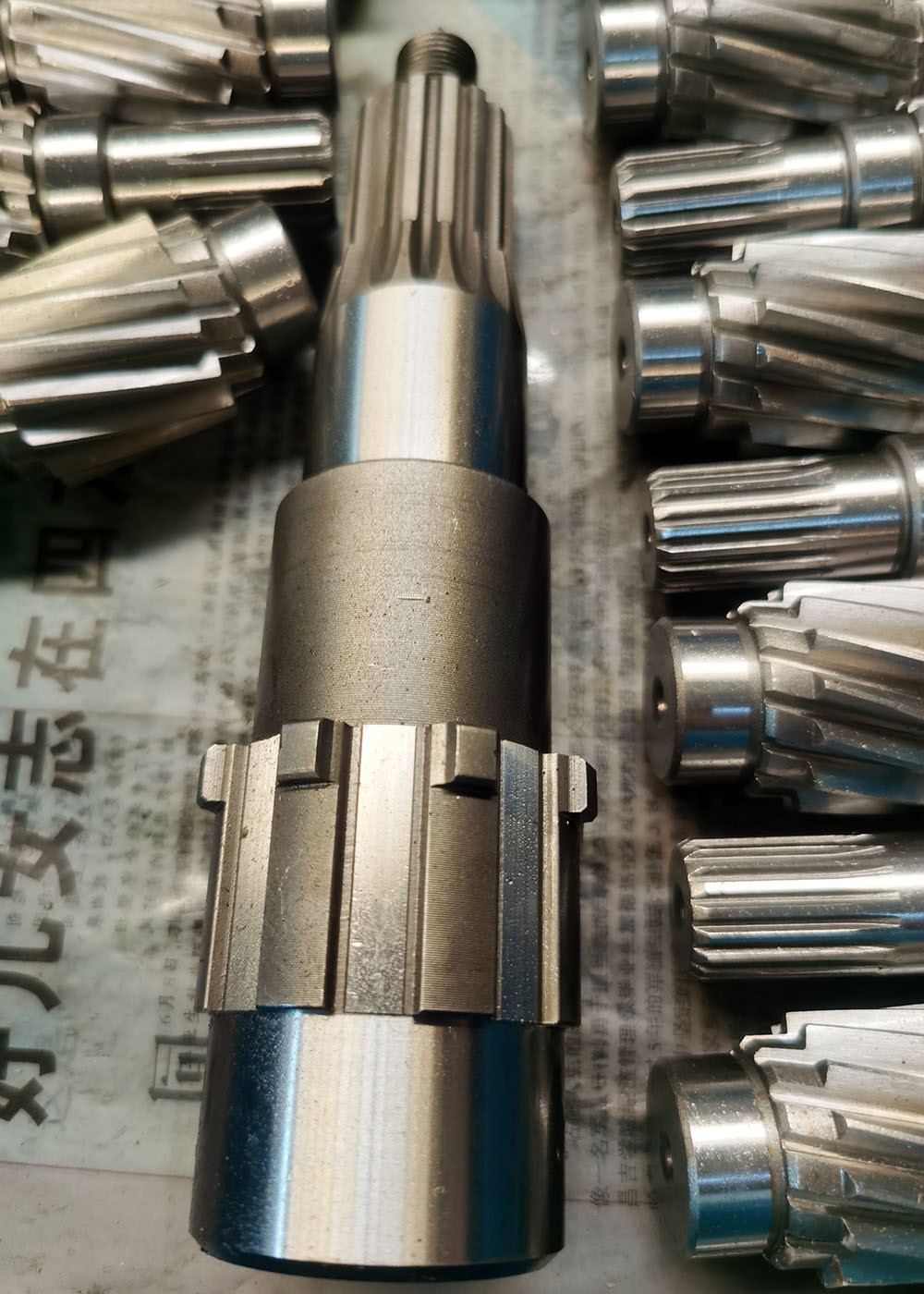

| Spline Type: | Involute Spline | Manufacture: | Spline Ground |
|---|---|---|---|
| Hardness: | 58-62 HRC | Module: | 2 |
| Spline Teeth No: | 11 | Heat Treatment: | Cement |
| Highlight: | Forged Alloy Steel Pinion Spline,Involute Input Shaft Splines,Involute Input Shaft Pinion Spline |
||
1) Aplicaciones del eje estriado
Maquinaria pesada: los ejes estriados se utilizan con frecuencia en automóviles, aviación y maquinaria de movimiento de tierras.
ya que pueden manejar altas velocidades de rotación para entregar torque. A diferencia de los ejes alternativos como los ejes clave,
Los ejes estriados pueden generar más torque debido a la distribución uniforme de la carga en todos los dientes o ranuras.
2) Estándar de fabricación de Splines
Las ranuras se pueden hacer de acuerdo con el siguiente estándar.
a) ANSI B92-1-1996
b) DIN 5480
c) DIN 5482
d) NF E22-141

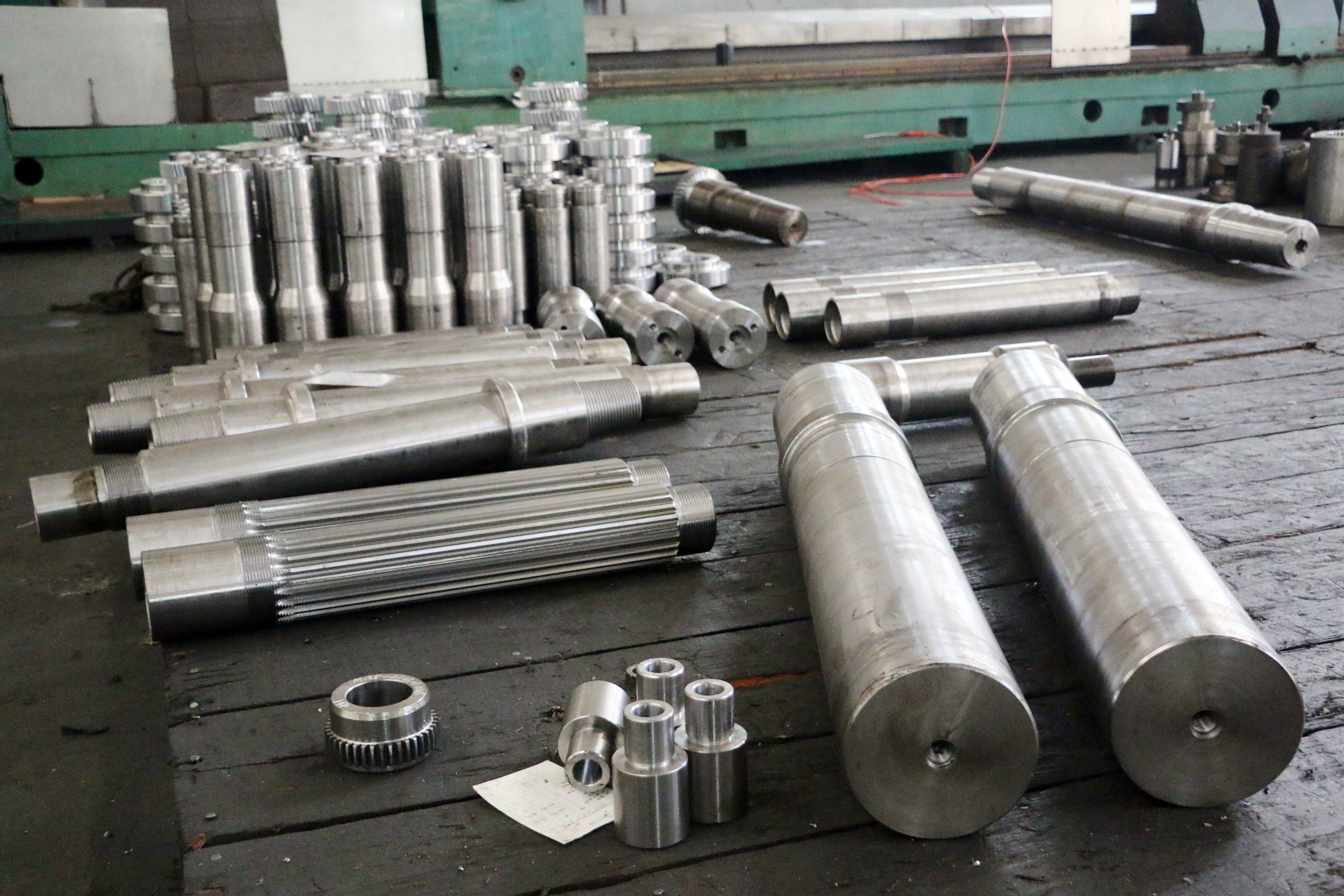

| Products | Rectangular Spline Shafts |
| Custom Made | √ |
| Gear Profile Type | Spline |

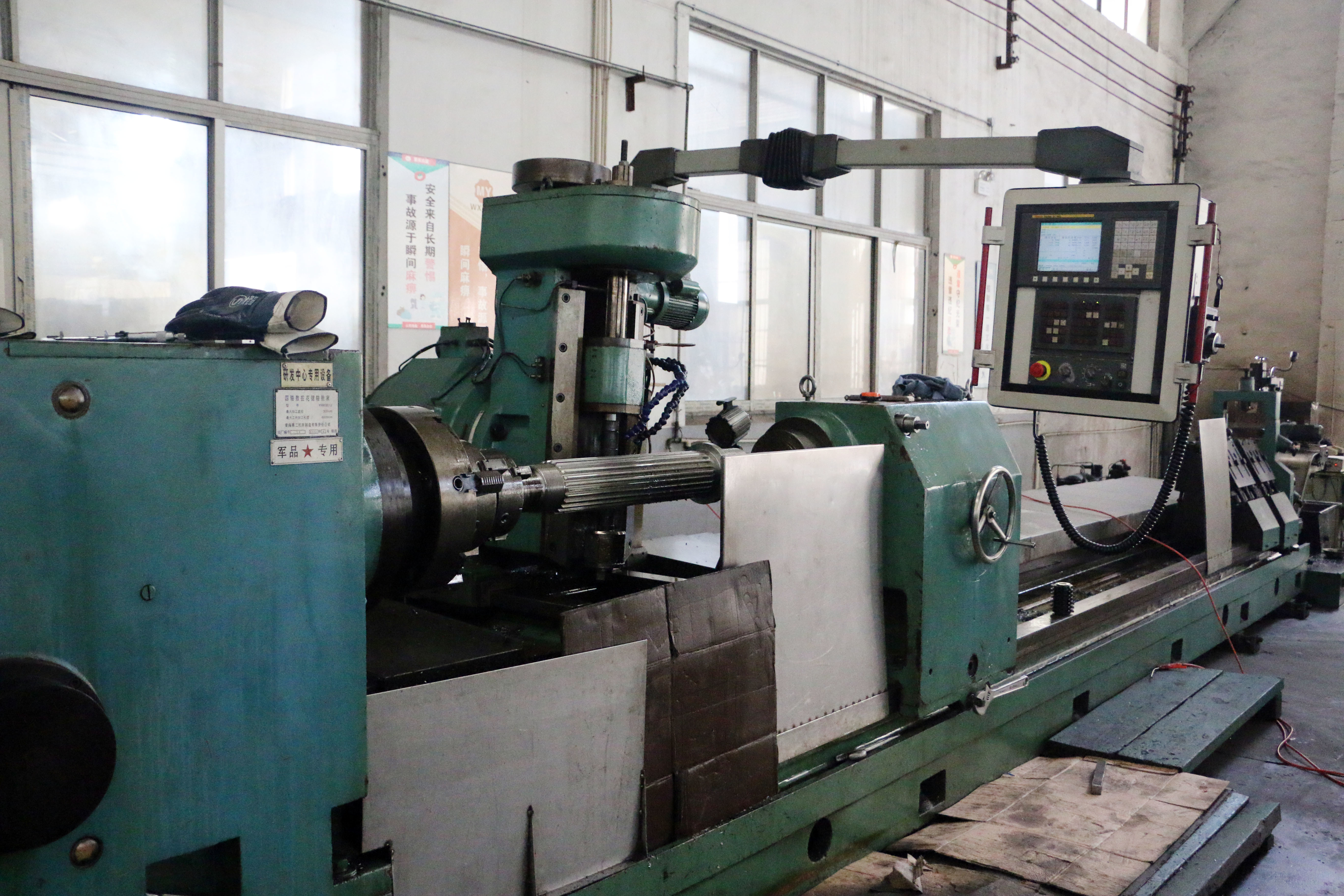

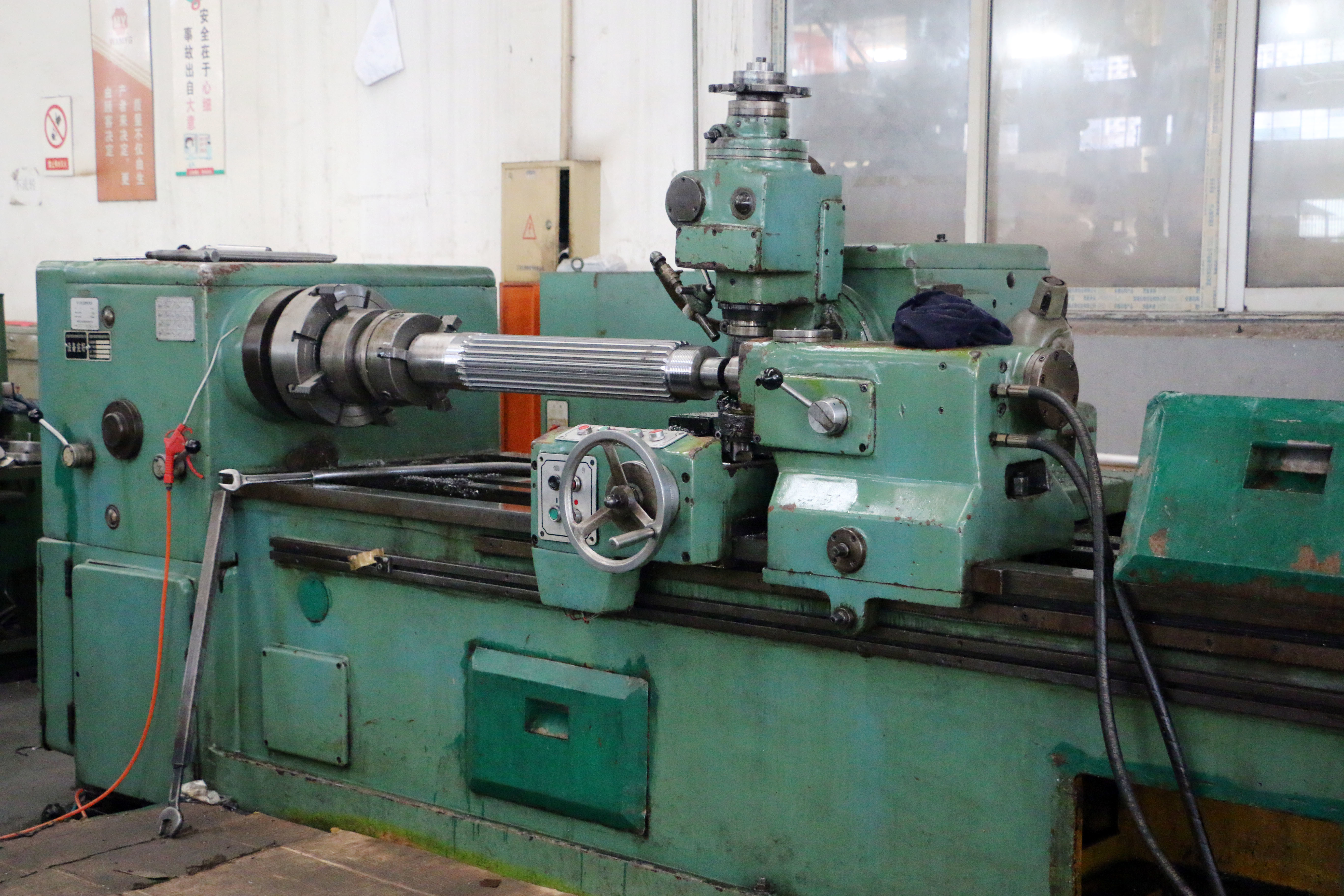

| Spline Teeth manufacturing | Spline Milling/ Spilne Grinding |
| Spline Teeth Grinding | √ |
| Module (M) | Custom |
| Number of Teeth (Z) | Custom |
| Pressure Angle (α) | 30° |
| Helix Angle (β) | |
| Teeth Accuracy Grade | ISO 6-7 Grade |
| Heat Treatment | Carburizing/ |
| Surface Hardness | 58-62 HRC |
| STEEL CODE GRADES COMPARISON | |||||
| CHINA/GB | ISO | ГΟСТ | ASTM | JIS | DIN |
| 45 | C45E4 | 45 | 1045 | S45C | CK45 |
| 40Cr | 41Cr4 | 40X | 5140 | SCr440 | 41Cr4 |
| 20CrMo | 18CrMo4 | 20ХМ | 4118 | SCM22 | 25CrMo4 |
| 42CrMo | 42CrMo4 | 38XM | 4140 | SCM440 | 42CrMo4 |
| 20CrMnTi | 18XГT | SMK22 | |||
| 20Cr2Ni4 | 20X2H4A | ||||
| 20CrNiMo | 20CrNiMo2 | 20XHM | 8720 | SNCM220 | 21NiCrMo2 |
| 40CrNiMoA | 40XH2MA/ 40XHMA |
4340 | SNCM439 | 40NiCrMo6/ 36NiCrMo4 |
|
| 20CrNi2Mo | 20NiCrMo7 | 20XH2MA | 4320 | SNCM420 | |
