| Place of Origin: | CHINA |
|---|---|
| Brand Name: | YIZGEAR |
| Model Number: | HG22082604 |
| Minimum Order Quantity: | 1 Piece |
| Price: | $150/ Piece |
| Packaging Details: | Plywood Crate |
| Delivery Time: | 50 Days |
| Payment Terms: | L/C, T/T, Western Union, D/P |
| Supply Ability: | 1000 Pieces/Month |
| Material: | 20CrMnTi | Heat Treatment: | Carburizing |
|---|---|---|---|
| Manufacture: | Gear Ground | Tip Diameter: | 72mm |
| Width: | 25 | Pressure Angle: | 20° |
| Highlight: | 2 Module Single Helical Gear,Ground Helix Gears For Gearbox,2 Module Ground Helix Gears |
||

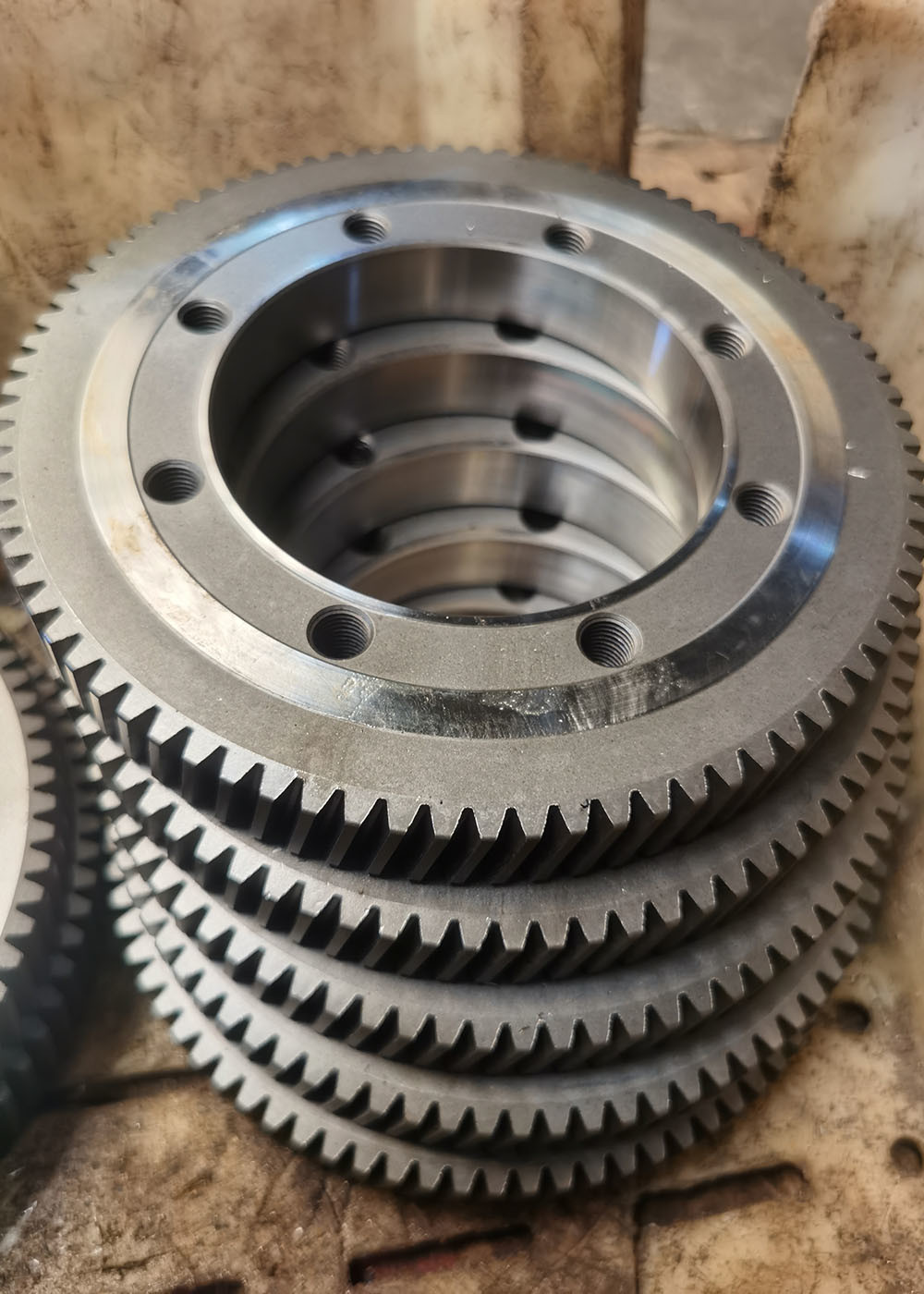

1) Descripción del engranaje helicoidal
Helix Gear es un engranaje de forma cilíndrica con dientes helicoidales. El engranaje helicoidal puede soportar más carga que el engranaje recto y trabajar con menos ruido.
Los dientes están torcidos de forma oblicua al eje del engranaje.
2) Características del Helix Gear
Engranaje de hélice con la fuerza de empuje axial causada por la forma de hélice
3) Calidad del engranaje del engranaje helicoidal
La precisión del engranaje helicoidal puede alcanzar el grado ISO 5-6 después de rectificar los dientes del engranaje.
4) Aplicaciones de Helix Gear
Componentes de transmisión, automóvil, reductor de velocidad
| Products | Helical Gears |
| Custom Made | √ |
| Gear Profile Type | Cylindrical Gear |
| Gear Teeth manufacturing | Gear Hobbing & Gear Grinding |
| Gear Teeth Grinding | √ |
| Module (M) | 2 |
| Number of Teeth (Z) | Custom |
| Pressure Angle (α) | 20° |
| Helix Angle (β) | Custom |
| Teeth Accuracy Grade | ISO 6-7 Grade |
| Heat Treatment | Carburizing |
| Surface Hardness | 58-62 HRC |
| STEEL CODE GRADES COMPARISON | |||||
| CHINA/GB | ISO | ГΟСТ | ASTM | JIS | DIN |
| 45 | C45E4 | 45 | 1045 | S45C | CK45 |
| 40Cr | 41Cr4 | 40X | 5140 | SCr440 | 41Cr4 |
| 20CrMo | 18CrMo4 | 20ХМ | 4118 | SCM22 | 25CrMo4 |
| 42CrMo | 42CrMo4 | 38XM | 4140 | SCM440 | 42CrMo4 |
| 20CrMnTi | 18XГT | SMK22 | |||
| 20Cr2Ni4 | 20X2H4A | ||||
| 20CrNiMo | 20CrNiMo2 | 20XHM | 8720 | SNCM220 | 21NiCrMo2 |
| 40CrNiMoA | 40XH2MA/ 40XHMA |
4340 | SNCM439 | 40NiCrMo6/ 36NiCrMo4 |
|
| 20CrNi2Mo | 20NiCrMo7 | 20XH2MA | 4320 | SNCM420 | |
